КРИСТАЛЛ-2 Двухкомпонентная система контроля загазованности
КРИСТАЛЛ-1 Однокомпонентная система контроля загазованности
Назначение
В зависимости от размера заказа предоставляются скидки
Однокомпонентная система контроля загазованности предназначена для автоматического контроля содержания газа в воздухе помещений и управления исполнительными устройствами.
При превышении установленного порога концентрации система формирует световую и звуковую сигнализацию, а также может выдавать управляющие сигналы на внешние устройства.
Назначение КРИСТАЛЛ-1

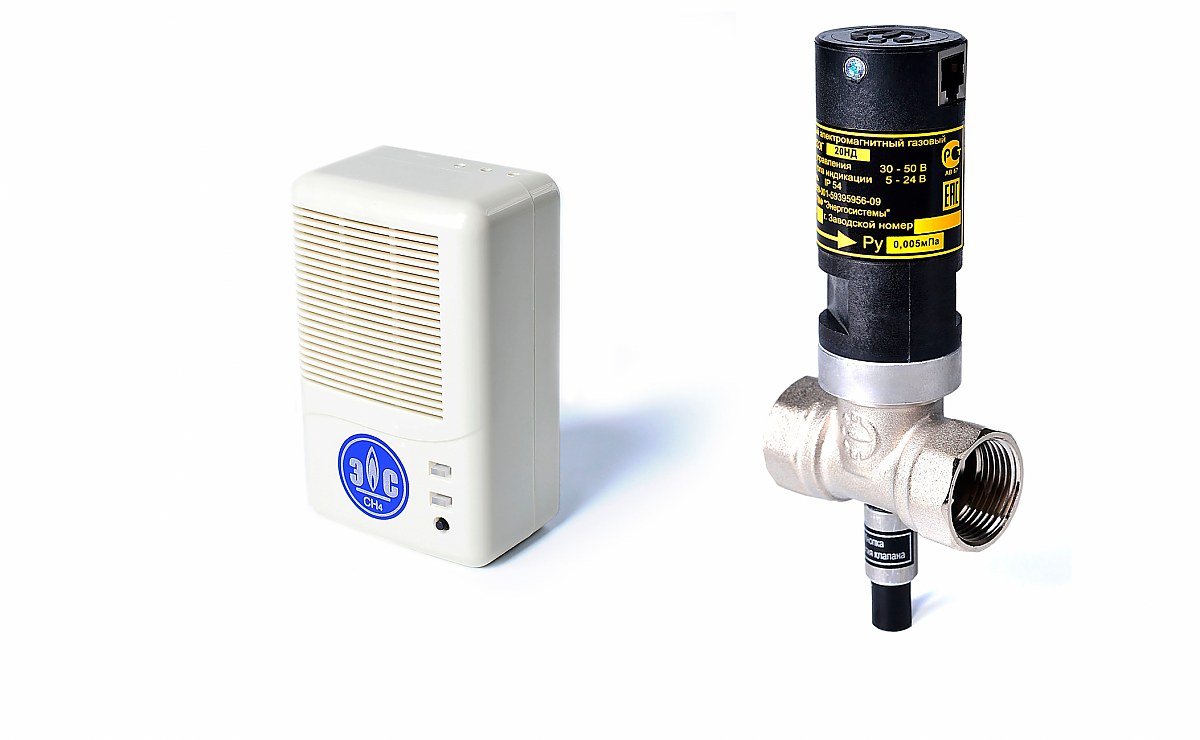

Однокомпонентная система контроля загазованности КРИСТАЛЛ-1 предназначена для контроля содержания природного газа в воздухе контролируемых помещений. В стандартной комплектации система включает сигнализатор загазованности СЗЦ-1, электромагнитный запорный клапан КЗЭГ-НД(СД) и соединительный кабель.
При аварийной ситуации КРИСТАЛЛ-1 выдает световую и звуковую сигнализацию, закрывает подачу газа через клапан и запоминает причину аварии. При наличии выносного пульта информация может отображаться на ВПК-1 или ВПК-2.
Основные характеристики
| Тип изделия | Однокомпонентная система контроля загазованности |
|---|---|
| Серия | Кристалл |
| Модель | КРИСТАЛЛ-1 |
| Контролируемая среда в стандартной комплектации | Природный газ / метан / CH4 |
| Стандартный сигнализатор | СЗЦ-1 |
| Клапан в стандартной комплектации | КЗЭГ-НД(СД) |
| Соединительный кабель | СК(НД), 5 м |
| Питание | ~220 В, 50 Гц — [уточнить по паспорту] |
| Выносной пульт | ВПК-1 или ВПК-2 — по заказу / при наличии в составе |
| Передача данных по GSM | Комплект GSM-Т или ВПК-2 GSM — по заказу |
| Гарантийный срок эксплуатации | 24 месяца |
| Порог срабатывания | [уточнить по паспорту] |
| Степень защиты | [уточнить по паспорту] |
| Температурный диапазон | [уточнить по паспорту] |
| Габариты и масса | [уточнить по паспорту] |
Состав стандартной комплектации
| Элемент | Назначение |
|---|---|
| Сигнализатор загазованности метаном СЗЦ-1 | Контролирует содержание природного газа в воздухе помещения |
| Шнур питания сигнализатора 1,2 м | Используется для подключения сигнализатора к сети |
| Клапан запорный электромагнитный КЗЭГ-НД(СД) | Перекрывает подачу газа при аварийной ситуации |
| Кабель соединительный СК(НД), 5 м | Соединяет сигнализатор и клапан |
В зависимости от задач и условий проектирования система может комплектоваться дополнительными элементами: сигнализаторами СЗЦ-1, сигнализаторами СЗЦ-1(р), адаптером АП-1, выносными пультами ВПК-1/ВПК-2, комплектами GSM-передачи и соединительными кабелями требуемой длины.
Варианты исполнения и комплектации
КРИСТАЛЛ-1 может подбираться под объект по составу системы, условному проходу клапана, рабочему давлению клапана и дополнительным устройствам контроля.
Пример обозначения в проекте:
- КРИСТАЛЛ-1 — модель системы;
- ДУ25 — условный проход клапана;
- НД/СД/ВД — исполнение клапана по рабочему давлению;
- СН4 — контролируемый газ;
- СТ — стандартная комплектация.
Для нестандартных систем рекомендуется указывать состав поэлементно: количество сигнализаторов, тип клапана, наличие ВПК, GSM-комплекта, адаптеров, соединительных кабелей и других элементов.
Принцип работы
Сигнализатор системы КРИСТАЛЛ-1 контролирует содержание газа в воздухе помещения. При возникновении аварийной ситуации система включает световую и звуковую сигнализацию, подает команду на закрытие электромагнитного клапана и фиксирует причину срабатывания.
Если в состав системы включен выносной пульт контроля, информация о состоянии системы может отображаться на ВПК-1 или ВПК-2. При необходимости система может комплектоваться устройствами GSM-передачи данных — [уточнить состав по проекту].
Где применяется КРИСТАЛЛ-1
КРИСТАЛЛ-1 применяется в жилых и коммунально-бытовых помещениях с отопительным оборудованием с закрытой камерой сгорания, а также в квартирах с индивидуальным отоплением.
Если система подбирается для другого объекта, состав и применимость нужно уточнять по проекту, паспорту изделия и требованиям к конкретному помещению.
Как подобрать КРИСТАЛЛ-1
Для подбора КРИСТАЛЛ-1 нужно определить:
- какой газ требуется контролировать;
- сколько сигнализаторов нужно установить;
- какой условный проход клапана требуется;
- какое рабочее давление у газопровода;
- нужен ли выносной пульт контроля;
- нужна ли передача данных по GSM;
- требуются ли дополнительные кабели, адаптеры или сигнализаторы;
- нужна ли проектная спецификация с поэлементным составом системы.
Если объект нестандартный, лучше передать специалисту проектные данные или описание помещения, чтобы подобрать состав системы без ошибок.
Что указать в заявке
- тип объекта;
- контролируемый газ;
- количество сигнализаторов;
- DN и рабочее давление клапана;
- нужна ли стандартная или нестандартная комплектация;
- нужен ли ВПК-1 или ВПК-2;
- нужна ли GSM-передача данных;
- требуемая длина кабелей;
- количество комплектов;
- город поставки;
- нужны ли паспорт, сертификаты и документы для проекта.
Документы и сертификаты
Для КРИСТАЛЛ-1 рекомендуется разместить в карточке документы, которые относятся именно к данной системе или линейке СКЗ «Кристалл»:
- паспорт изделия — [уточнить наличие документа];
- руководство по эксплуатации — [уточнить наличие документа];
- сертификаты на СКЗ «Кристалл» — [уточнить наличие документа];
- документы на электромагнитный клапан КЗЭГ — [уточнить наличие документа];
- документы на сигнализатор СЗЦ-1 — [уточнить наличие документа];
- сведения о включении продукции в реестры — [уточнить наличие документа].
Частые вопросы
В стандартной комплектации по каталогу КРИСТАЛЛ-1 описана как система для контроля природного газа / метана. Если требуется исполнение под другой газ, это нужно уточнить по паспорту изделия или у специалиста.
В стандартный комплект входят сигнализатор СЗЦ-1, электромагнитный клапан КЗЭГ-НД(СД) и соединительный кабель СК(НД) 5 м. Перед заказом состав поставки нужно сверить с актуальной карточкой и документами.
Да, система может комплектоваться ВПК-1 или ВПК-2 при наличии такой задачи в проекте или заявке.
Да, в качестве дополнительных элементов могут использоваться комплект GSM-Т или комплект ВПК-2 GSM. Конкретный вариант нужно подбирать по задаче.
КРИСТАЛЛ-1 — однокомпонентная система. КРИСТАЛЛ-2 применяют, когда нужно контролировать два компонента, например природный газ и оксид углерода. Окончательный выбор зависит от объекта и проекта.
Клапан подбирают по условному проходу, рабочему давлению и требованиям объекта. Эти данные лучше передать вместе с заявкой.
Да, состав системы может подбираться под проект. В таком случае рекомендуется указывать все элементы поэлементно: сигнализаторы, клапан, ВПК, GSM-комплект, адаптеры и кабели.
Стоимость зависит от исполнения клапана, количества сигнализаторов, наличия ВПК/GSM, длины кабелей и дополнительных элементов. Актуальную цену нужно уточнять при заявке.
