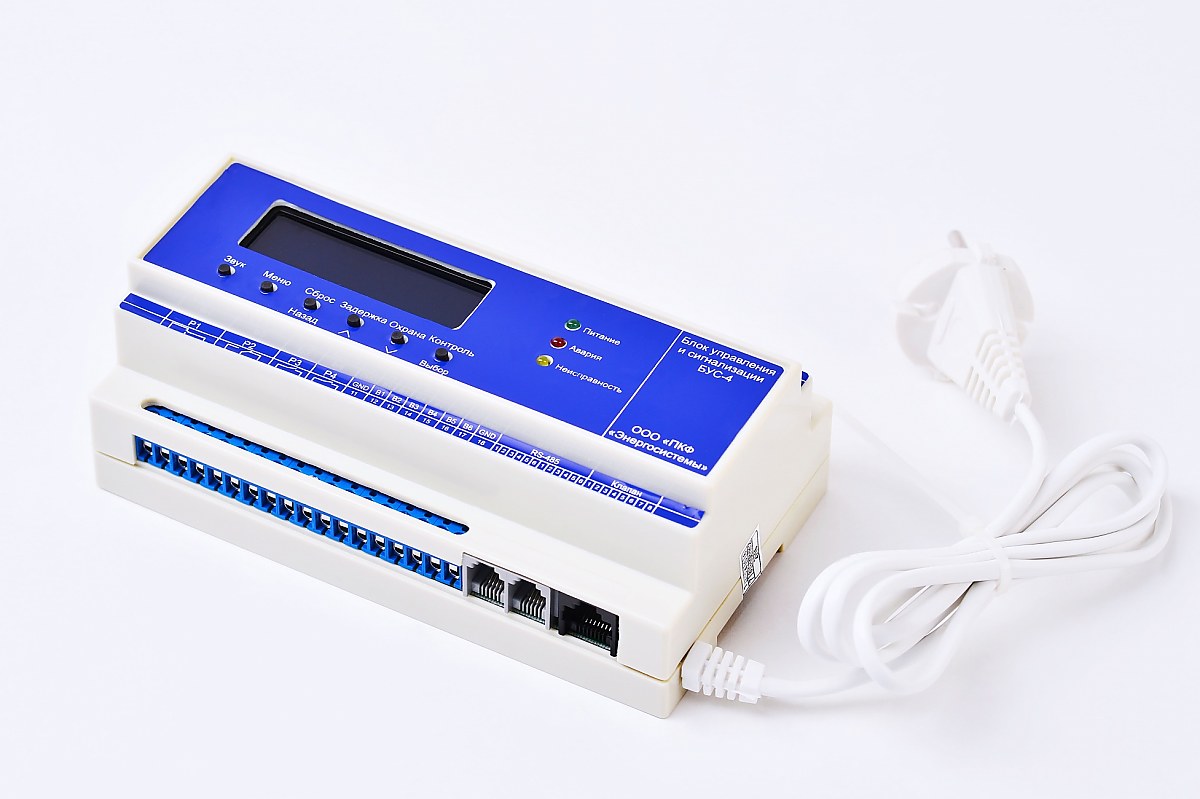

БУС-4 / БУС-4 GSM Блок управления и сигнализации

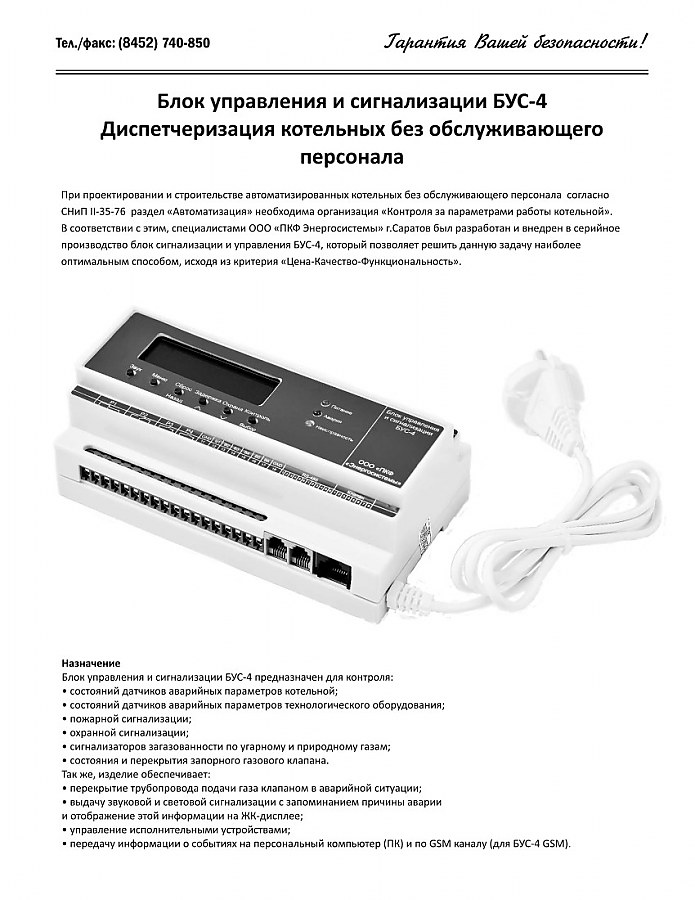

Назначение. Предназначен для опроса , приема, архивирования и передачи данных от систем контроля загазованности установленных в квартирах

Дискретные входа в составе БУС-4 имеется 24 дискретных входа для подключения к нему различных аварийных датчиков (давления, пожара,охраны и проч..)

Каждый вход в меню БУС-4 программируется по типу срабатывания (НО/НЗ);

По каждому входу предусмотрена возможность установки задержки срабатывания до 30 сек.

Индикация состояния. Индикация работы БУС-4 осуществляется при помощи ЖК-дисплея, а также световой и звуковой сигнализации.

Релейные выходы. Для подключения различных исполнительных устройств (вентилятор, сирена, электромагнитных клапанов на высокое давление ВН;КПЭГ и т.п), а также для интеграции показаний БУС-4 в автоматику верхнего уровня в блоке имеются 4 релейных выхода. Логика срабатывания реле выбирается пользователем в меню БУС-4 по любому дискретному входу либо по группе входов.

Журнал аварий. Все аварийные ситуации возникающие во время работы БУС-4 сохраняются в энергонезависимой памяти блока с указанием наименования и времени. Весь журнал доступен для просмотра на ЖК-дисплее блока при помощи кнопок управления «Меню» Настройка параметров работы при помощи ПК

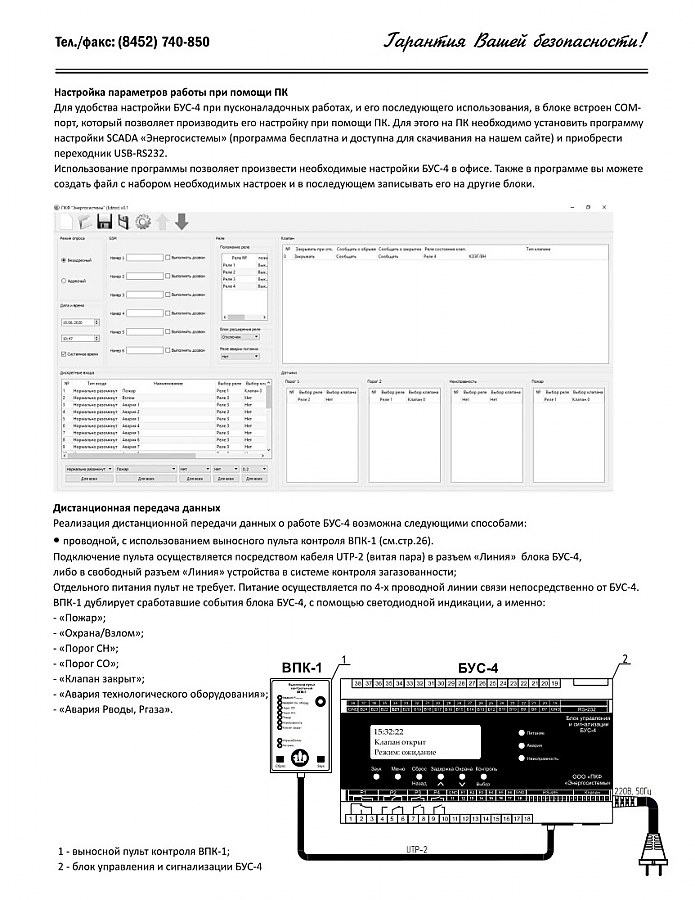

Для удобства настройки БУС-4 при пусконаладочных работах, и его последующего использования в блоке встроен COM-порт который позволяет производить его настройку при помощи персонального компьютера (ПК). Для этого на ПК необходимо установить программу настройки «SystemgazEditor» (программа бесплатна и доступна для скачивания на нашем сайте в разделе Продукция ► Диспетчеризация котельных ► Система контроля загазованности с функцией диспетчеризации параметров котельной без обслуживающего персонала КРИСТАЛЛ-3 GSM (КРИСТАЛЛ-3) ► ПО SCADA для ПК)) и приобрести переходник USB-RS232.

Использование программы позволяет произвести необходимые настройки БУС-4 (БУС-4 GSM) в офисе. Также в программе вы можете создать файл с набором необходимых настроек и в последующем записывать его на другие блоки.

Дистанционная передача данных с БУС-4 (БУС-4 GSM).

Реализация дистанционной передачи данных о работе БУС-4 (БУС-4 GSM) возможна следующими способами:

• Проводной (как для БУС-4 так и для БУС-4 GSM).

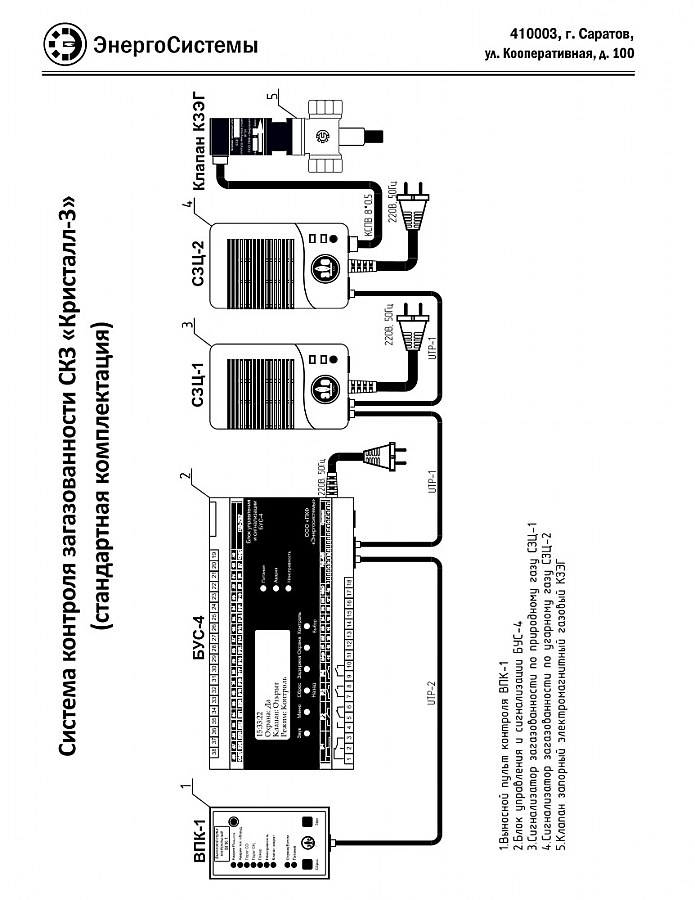

Передача данных осуществляется на выносной пульт контроля (ВПК) посредством линии связи RS-485:

ВПК-1 – снабженный световой и звуковой индикацией;
ВПК-2 – снабженный световой и звуковой индикацией, а так же выводом информации на ЖК-дисплей.

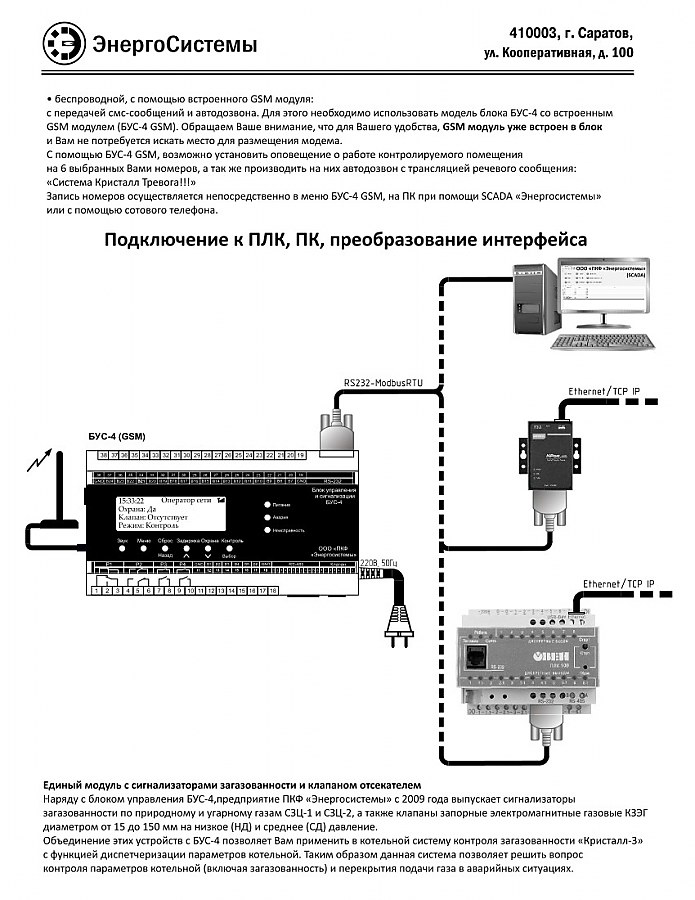

• Беспроводной (только для БУС-4 GSM).

Передача данных осуществляется посредством GSM связи при помощи смс сообщений и дозвона на необходимый номер, для этого необходимо использовать модель БУС-4 GSM со встроенным GSM модулем. Максимальное количество номеров, на которые блок БУС-4 GSM может передавать информацию о сработавших событиях – 6.

Прием данных на ПК и отображение информации о режиме работы, сработавших событиях/авариях (Необходимое условие - Один БУС / Один ПК).

• программа «SystemgazScada» (программа бесплатна и доступна для скачивания на нашем сайте в разделе Продукция ► Диспетчеризация котельных ► Система контроля загазованности с функцией диспетчеризации параметров котельной без обслуживающего персонала КРИСТАЛЛ-3 GSM (КРИСТАЛЛ-3) ► ПО SCADA для ПК)) с подключенным к ней блоком БУС-4 или БУС-4 GSM отображает на экране ПК информацию о режиме работы блока, сработавших событиях/авариях произошедших на блоке и подключенных к нему устройств.

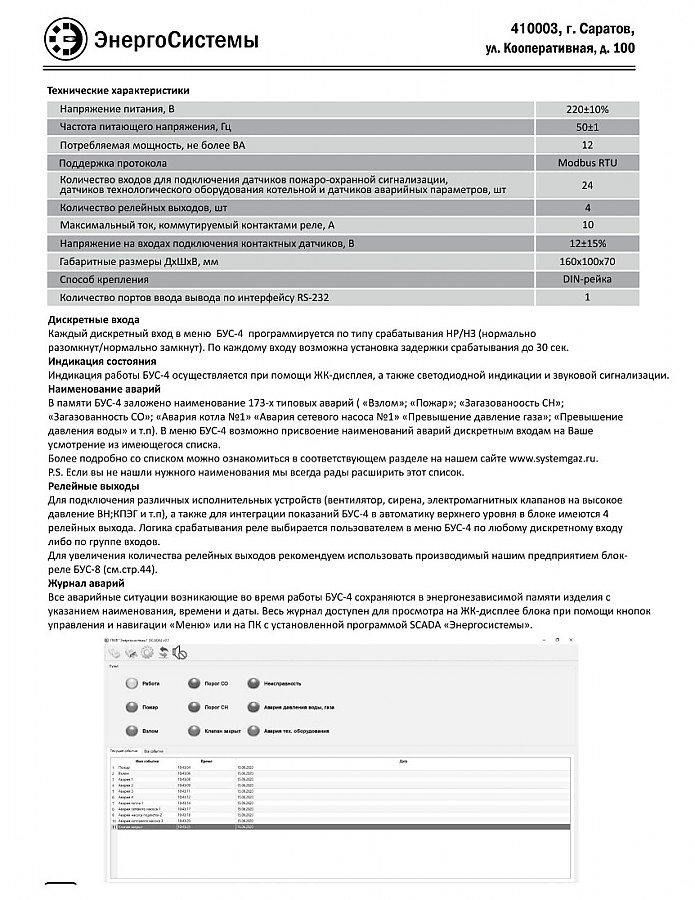

Технические характеристики
