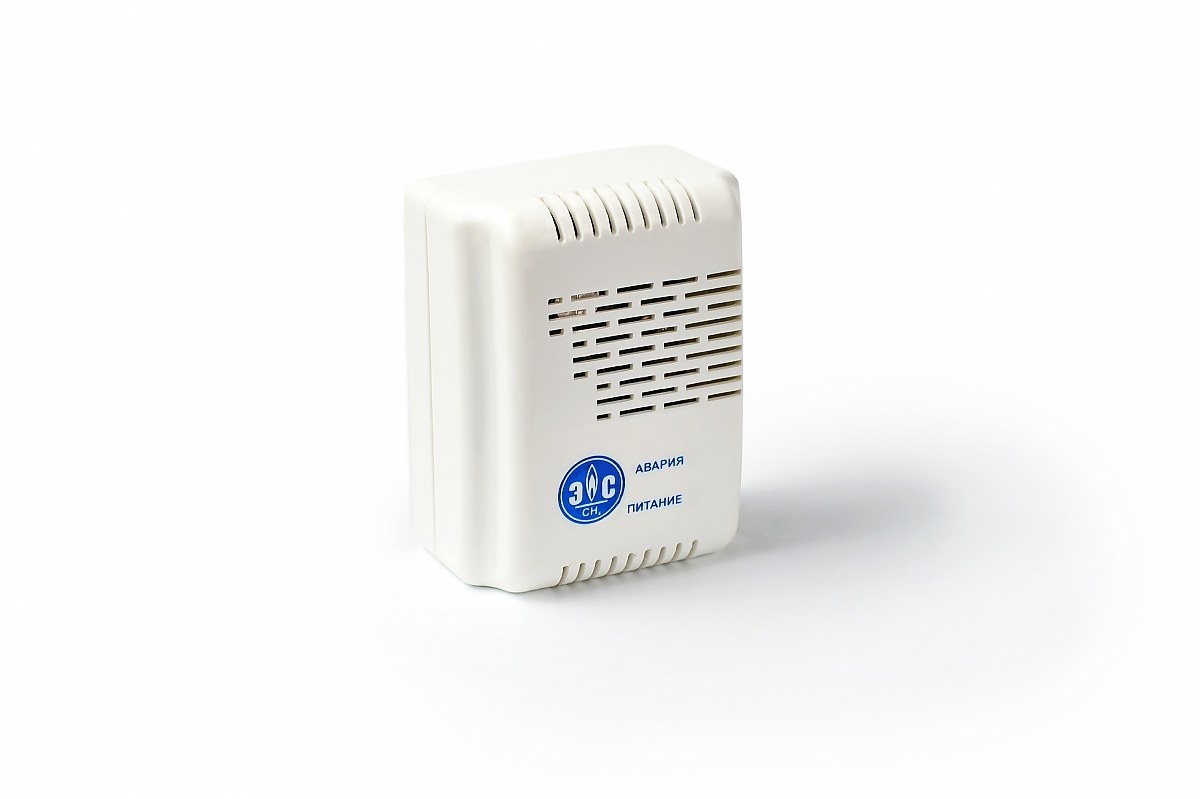

СЗБ-1 (К)(Д)(КД)(П) Сигнализатор загазованности

Назначение сигнализатора СЗБ-1

Задав единый порог загазованности, сигнализатор СЗБ-1 будет незамедлительно реагировать на его превышение, оповещая персонал или жильцов световым или звуковым сигналом об аварийной ситуации и повышенном содержании газа в помещении.

Сигнализатор СЗБ в составе системы загазованности или в качестве автономного инструмента также подойдет для управления вспомогательной аппаратурой. В частности, СЗБ-1 отвечает за управление электромагнитным клапаном типа КГБ.

Сигнализатор СЗБ-1 имеет всего один порог срабатывания, вручную устанавливается всего одно значение.

Область применения

Котельные, стоящие на отдельной от объекта территории, котельные, непосредственно относящиеся к хозяйственным, производственным объектам, фермы, пригородные промышленные, аграрные комплексы, квартиры с индивидуальным отоплением. Эксплуатация сигнализатора может проводиться как в качестве самостоятельного оповещающего устройства, так и в составе СКЗ Кристалл Мини и различных модификаций.

В некоторых случаях возможно усовершенствование системы путем добавления дополнительных электромагнитных клапанов, вспомогательных сигнализаторов. Определенные модификации также могут требовать постоянного питания устройства переменным током напряжением 220В. Комплектация отличается в зависимости от заказа, обычно же в базовый комплект входит сетевой шнур определенной длины, который не требуется дополнительно подключать.

Сигнализатор СЗБ 1 представляет собой стационарный аппарат, который постоянно в составе системы следит за уровнем газа в указанных помещениях. Сигнализатор – важнейшая деталь во всей системе контроля загазованности, поскольку он выполняет функцию сообщения персоналу или жильцам об аварийной ситуации. Сигнализатор контролирует вспомогательные устройства, следит за перекрытие клапаном потока газа в случае аварии.

Использование сигнализатора существенно повышается общий уровень безопасности на объекте с использованием газового оборудования.

• Метод измерения — электрохимический.
• Способ заборы пробы — диффузионный.
• Тип сигнализатора — стационарный.
• Режим работы — непрерывный.
• Средний срок службы — 8 лет.
• Гарантийный срок эксплуатации — 24 месяца.
• Межповерочный интервал — 12 месяцев.

По функциональным возможностям и области применения различают следующие виды исполнения сигнализаторов:

СЗБ-1П

Сигнализатор без возможности подключения электромагнитного клапана КГБ и дополнительного (ведомого) сигнализатора по СО или СН. Питание сигнализатора осуществляется от сети переменного тока 220В. Сетевой шнур L-1.2 м входит в комплект поставки и не требует отдельного монтажа к сигнализатору. Сигнализатор используется в качестве самостоятельного сигнализирующего устройства.

СЗБ-1К

Сигнализатор с возможностью подключения запорного электромагнитного клапана КГБ( Ду15-50), без возможности подключения дополнительного (ведомого) сигнализатора по СО. Сигнализатор используется в составе системы контроля загазованности «Кристалл 1-СН-мини». Питание сигнализатора осуществляется от сети переменного тока 220В. Сетевой шнур L-1.2 м входит в комплект поставки и не требует отдельного монтажа к сигнализатору.

СЗБ-1КД

Сигнализатор с возможностью подключения запорного клапана КГБ (Ду15-50), с возможностью подключения дополнительного (ведомого) сигнализатора по СО. Сигнализатор используется в составе систем контроля загазованности КРИСТАЛЛ-1-СН-мини, Кристалл-2 (СН+СО) - мини. Питание сигнализатора осуществляется от сети переменного тока 220В. Сетевой шнур L-1.2 м входит в комплект поставки и не требует отдельного монтажа к сигнализатору.

СЗБ-1Д

Сигнализатор без возможности подключения электромагнитного клапана КГБ. Сигнализатор используется в составе систем контроля загазованности Кристалл-2(СО+СН), в качестве ведомого(второго) устройств. В сигнализаторе отсутствует необходимость питания переменным током 220в. Питание сигнализатора осуществляется по 6-ти жильному кабелю типа КСПВ-6х0,5.

СЗ-1К и СЗ-1КД

Сигнализаторы могут поставляться в двух исполнениях:

Э — энергозависимый (сигнализатор при отключении питания 220В выдает импульсное напряжение на закрытие электромагнитного клапана). При «выключении света» сигнализатор перекрывает подключенный к нему электромагнитный клапан.

ЭН — энергонезависимый (сигнализатор при отключении питания 220в не выдает импульсное напряжение на закрытие электромагнитного клапана) при «выключении света» сигнализатор не перекрывает подключенный к нему электромагнитный клапан.

При необходимости режим работы выбирается перемычками на плате устройства.

При заказе необходимо указывать буквенный индекс положения перемычки, например СЗ-1К-Э; СЗ-1КД-ЭН.

Технические характеристики
