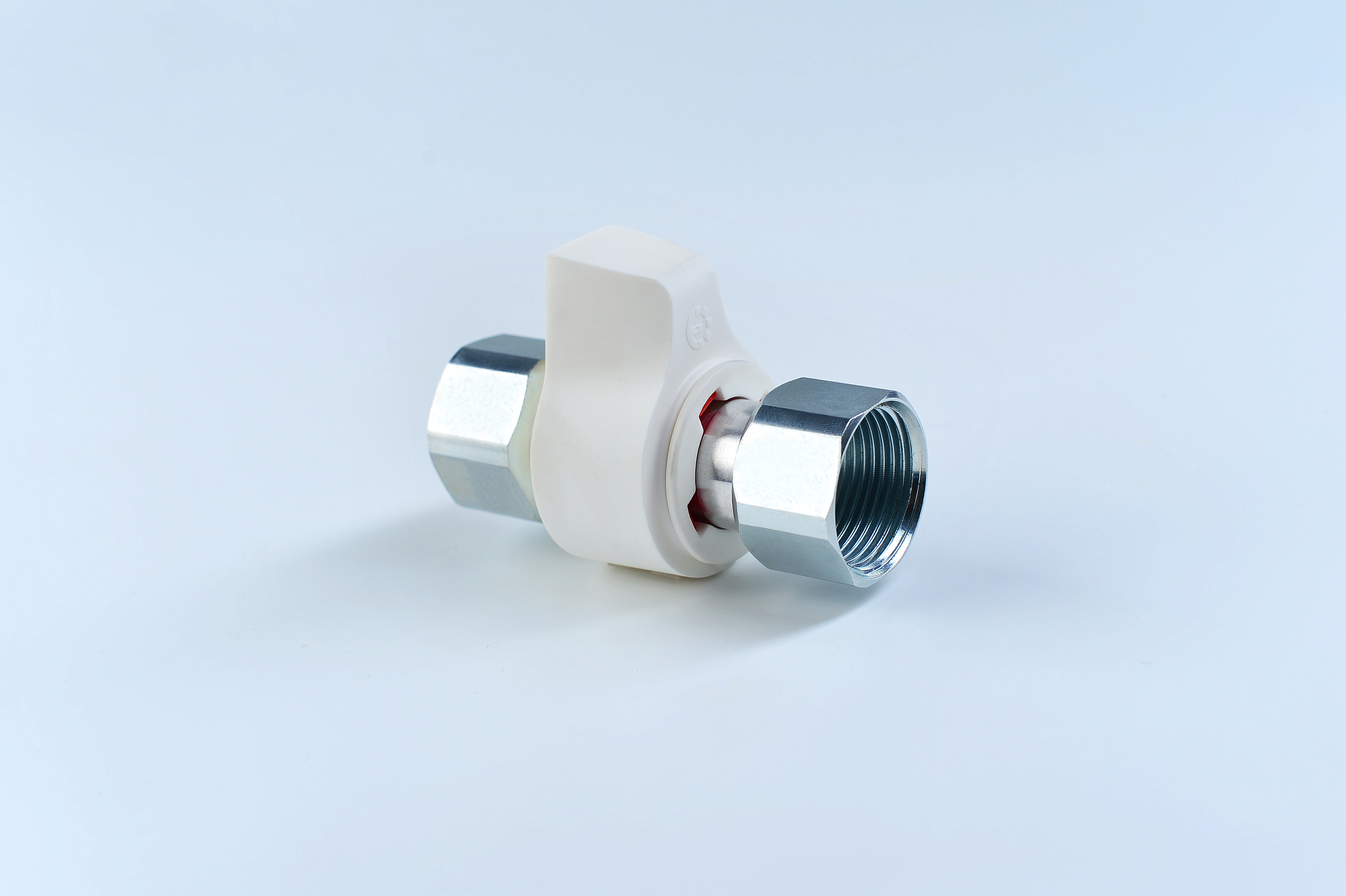

Клапаны газовые бытовые КГБ-УВ ПКФ ЭНЕРГОСИСТЕМЫ по лучшей цене с доставкой - интернет-магазин Прогрессивные решения

Назначение

КГБ-УВ Клапаны газовые бытовые.

Арт: КГБ-УВ

Предназначение электромагнитного клапанаКлапан предназначен для использования в качестве запорного устройства трубопроводных магистралей и газогорелочных установок с рабочей средой в виде: природный газ по ГОСТ 5542-2014, паровая фаза (СУГ) по ГОСТ Р 52087-2018 или воздух с давлением до 0,005 МПа. Клапан может применяется в системе контроля загазованности СКЗ «Кристалл-мини» различных модификаций, а так же может работать как автономное запорное устройство.Функции электромагнитного клапана Над...Подробнее

В зависимости от размера заказа предоставляются скидки

Предназначение электромагнитного клапана

Клапан предназначен для использования в качестве запорного устройства трубопроводных магистралей и газогорелочных установок с рабочей средой в виде: природный газ по ГОСТ 5542-2014, паровая фаза (СУГ) по ГОСТ Р 52087-2018 или воздух с давлением до 0,005 МПа. Клапан может применяется в системе контроля загазованности СКЗ «Кристалл-мини» различных модификаций, а так же может работать как автономное запорное устройство.

Функции электромагнитного клапана

Надежное перекрытие газопровода в случае аварии.

Преимущества

Присоединительные гайки клапана выполнены из стали;
Клапан имеет самую высокую пропускную способность в данном сегменте электромагнитных запорных устройств;
Клапан оборудован сетчатым фильтром для предотвращения засорения при монтаже;
Простое подключение всех элементов в единую систему обеспечено применением разъемов взамен соединению под винт;
Компактный габарит и отсутствие внешнего электромагнита существенно упрощает монтаж;
Привлекательный внешний вид отлично вписывается в современный интерьер.

Технические характеристики

Наименование параметра или характеристики	Значения по диаметрам КГБ-УВ
	15Н		20Н	25Н
1.Номинальный диаметр, DN, мм	15		20	25
2.Степень защиты оболочки	IP54
3.Рабочее давление, кПа (кгс/см²)	5 (0,05)
4.Пробное давление, кПа (кгс/см²)	105 (1,07)
5.Допустимый диапазон температур при эксплуатации клапана, ℃	от –10 до +40
6.Способ присоединения к трубопроводу	муфтовый
7.Материал корпуса	"А" - алюминиевый сплав "Д16Т" / "Ст" - Сталь "А12"
8.Сопротивление обмотки катушки клапана, Ом	4±1
9.Время срабатывания клапана, с., не более	1
10.Амплитуда импульса управления, В	от 12 до 40
11.Длительность импульса закрытия клапана, с	0,1
12.Класс герметичности затвора клапана по ГОСТ 9544-2015	А
13.Габаритные размеры (LBH(D)), мм, не более (размеры – рисунок 3)	922770(50)	923170(50)		1003770(50)
14.Стыковочная резьба, G	½	¾		1
15.Масса клапана, кг., не более	0.3

Рисунок 1 - схема открытия/закрытия клапана с помощью механизма управления

Рисунок 2 - назначение контактов разъема клапана КГБ-УВ

Рисунок 3 – габаритные размеры

Рисунок 4 – схема установки клапана на трубопровод

Обозначения:
1 – входной участок трубопровода;
2 – входная гайка;
3 – выходная гайка (НЕ ДОПУСКАТЬ вращения);
4 – выходной участок трубопровода;
ВНИМАНИЕ! ИЗГИБАЮЩЕЕ УСИЛИЕ, СЖАТИЕ И РАСТЯЖЕНИЕ ПРИ МОНТАЖЕ КЛАПАНА ДОЛЖНО ОТСУТСТВОВАТЬ.
При монтаже выходного участка трубопровода не допускается осуществлять вращения выходной гайки, только придерживать с использованием ключей.

Рисунок 5 – внутреннее устройство клапана

Артикул:

КГБ-УВ

Производитель:

ПКФ ЭНЕРГОСИСТЕМЫ
